تهیه نقشه کادر | بررسی کسری و اضافه مساحت ملک با نقشه‌برداری

تهیه نقشه کادر یکی از خدمات تخصصی نقشه‌برداری در پرونده‌هایی است که بین مساحت یا حدود درج‌شده در سند و وضعیت واقعی ملک اختلاف وجود دارد. برای مثال ممکن است در سند مالکیت، مساحت ملک ۲۰۰ مترمربع درج شده باشد، اما پس از برداشت دقیق زمینی مشخص شود مساحت واقعی ملک ۲۰۵ مترمربع است.

در چنین شرایطی صرفاً اندازه‌گیری خود ملک کافی نیست. نقشه‌بردار باید وضعیت املاک مجاور، گذرهای اطراف، حدود ثبتی و اطلاعات سندی پلاک‌های همجوار را نیز بررسی کند تا مشخص شود اختلاف ایجادشده مربوط به کدام قسمت و کدام پلاک است.

نقشه کادر چیست؟

نقشه کادر نقشه‌ای است که با برداشت دقیق ملک موردنظر و املاک و حدود اطراف آن تهیه می‌شود. هدف اصلی این کار، بررسی ارتباط ملک با پلاک‌های مجاور و مقایسه وضعیت موجود با اطلاعات ثبتی و سندی است.

در این نوع نقشه‌برداری، محدوده بررسی فقط به چهار گوشه ملک محدود نمی‌شود. بسته به موقعیت ملک، برداشت می‌تواند تا گذرهای اطراف ادامه پیدا کند و اطلاعات املاک موجود در مسیر نیز ثبت شود.

به همین دلیل، نقشه‌برداری ثبتی می‌تواند یکی از بخش‌های مهم در بررسی چنین پرونده‌هایی باشد.

چه زمانی به تهیه نقشه کادر نیاز داریم؟

یکی از رایج‌ترین مواردی که تهیه نقشه کادر مطرح می‌شود، زمانی است که مساحت واقعی ملک با مساحت درج‌شده در سند یکسان نباشد.

• اختلاف مساحت سند با وضع موجود ملک
• وجود اضافه مساحت نسبت به سند
• وجود کسری مساحت نسبت به سند
• احتمال ورود بخشی از ملک مجاور به محدوده ملک
• احتمال قرار گرفتن بخشی از ملک در پلاک مجاور
• وجود ابهام در حدود اربعه ملک
• نیاز به بررسی وضعیت املاک همجوار
• نیاز به تطبیق اطلاعات سندی با وضع موجود

در چنین شرایطی، برداشت دقیق ملک به تنهایی پاسخ نهایی را مشخص نمی‌کند و باید ارتباط آن با پلاک‌های اطراف نیز بررسی شود.

مثال اختلاف ۵ مترمربعی در مساحت ملک

فرض کنید مساحت درج‌شده در سند مالکیت یک ملک ۲۰۰ مترمربع باشد. نقشه‌بردار پس از برداشت دقیق وضع موجود، مساحت ۲۰۵ مترمربع را به دست آورد.

در نگاه اول ممکن است تصور شود این ۵ مترمربع اضافه متعلق به مالک همان ملک است، اما چنین نتیجه‌ای بدون بررسی املاک مجاور قابل قبول نیست.

ممکن است بخشی از این اختلاف به دلیل جابه‌جایی حدود، اشتباه در برداشت‌های قدیمی، تغییرات ایجادشده در املاک مجاور یا اختلاف میان اطلاعات سندی و وضعیت موجود ایجاد شده باشد.

برای بررسی دقیق این موضوع، اطلاعات وضع موجود باید با اطلاعات ثبتی و اسناد مرتبط مقایسه شود. در این مرحله، تطبیق وضعیت ملک اهمیت زیادی پیدا می‌کند.

در نقشه کادر چه محدوده‌ای برداشت می‌شود؟

محدوده برداشت در نقشه کادر بر اساس موقعیت ملک و شرایط اطراف آن تعیین می‌شود. هدف این است که املاک مجاور و ارتباط آن‌ها با گذرهای اطراف به اندازه‌ای بررسی شوند که امکان تطبیق وضعیت موجود با اطلاعات ثبتی فراهم شود.

ملک شمالی

اگر ملک موردنظر از سمت شمال به گذر محدود باشد، برداشت از سمت شمال می‌تواند تا گذر ادامه پیدا کند و املاک موجود بین ملک موردنظر و گذر نیز بررسی شوند.

در سمت شرق و غرب نیز وضعیت املاک تا رسیدن به گذر بررسی می‌شود. بنابراین ممکن است در هر طرف، یک یا چند پلاک مجاور در محدوده بررسی قرار بگیرند.

بررسی املاک مجاور

در این مرحله اطلاعات برداشت‌شده از املاک همجوار با اطلاعات سندی آن‌ها مقایسه می‌شود. هدف این است که مشخص شود اختلاف موجود در مساحت یا حدود، با کدام پلاک ارتباط دارد.

بنابراین ممکن است نتیجه بررسی نشان دهد که اضافه مساحت ملک موردنظر از یک پلاک مجاور ایجاد شده است؛ یا برعکس، مشخص شود که ملک موردنظر نسبت به سند خود دارای کسری مساحت است.

تطبیق نقشه کادر با اسناد املاک مجاور

یکی از مهم‌ترین مراحل تهیه نقشه کادر، مقایسه اطلاعات برداشت‌شده با اطلاعات سندی املاک مجاور است. در این بررسی، ابعاد، مساحت، حدود اربعه و موقعیت پلاک‌ها مورد توجه قرار می‌گیرد.

اگر اطلاعات سندی یک پلاک با وضعیت موجود آن مطابقت نداشته باشد، این اختلاف باید در تحلیل نهایی در نظر گرفته شود.

در پرونده‌هایی که موقعیت ثبتی پلاک‌ها نیز مبهم باشد، ممکن است جانمایی پلاک ثبتی نیز برای مشخص شدن موقعیت واقعی پلاک در محدوده موردنیاز باشد.

نقشه کادر چگونه تهیه می‌شود؟

۱. بررسی سند مالکیت

ابتدا سند مالکیت ملک موردنظر بررسی می‌شود و اطلاعاتی مانند مساحت، ابعاد، حدود اربعه و مشخصات پلاک استخراج می‌شود.

۲. برداشت دقیق ملک

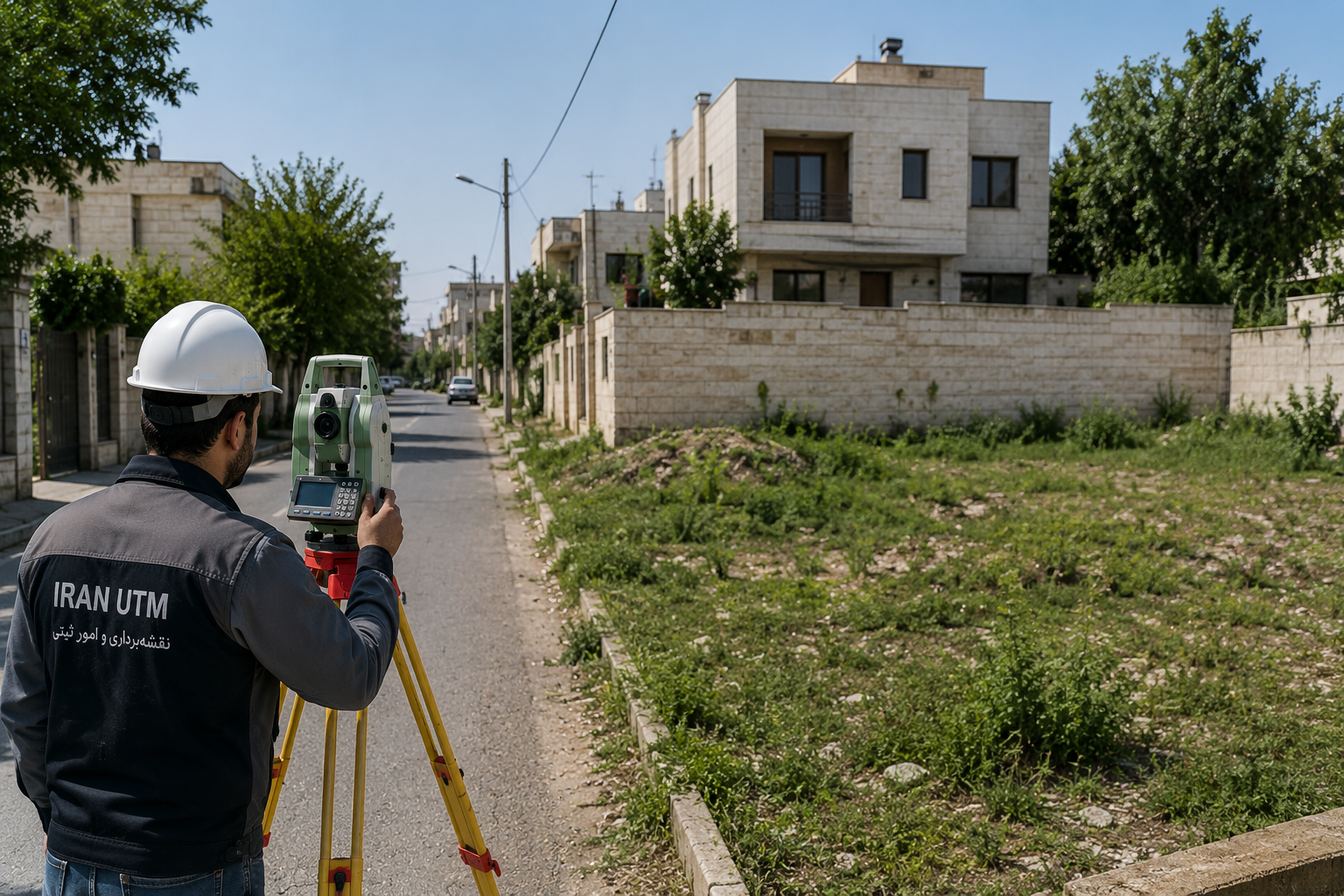

در مرحله بعد، وضع موجود ملک با تجهیزات نقشه‌برداری برداشت می‌شود. ابعاد، گوشه‌ها، حدود و مساحت واقعی ملک مشخص خواهد شد.

۳. برداشت املاک اطراف

پس از برداشت ملک اصلی، املاک مجاور در محدوده موردنیاز برداشت می‌شوند. این برداشت تا حدی ادامه پیدا می‌کند که ارتباط پلاک‌ها با گذرهای اطراف مشخص شود.

۴. بررسی اطلاعات پلاک‌های مجاور

اطلاعات موجود درباره املاک مجاور بررسی و با وضعیت برداشت‌شده مقایسه می‌شود. این مرحله برای تشخیص منشأ اختلاف بسیار مهم است.

۵. تهیه نقشه نهایی

در پایان، اطلاعات برداشت و نتایج بررسی‌ها در قالب نقشه کادر ارائه می‌شود تا وضعیت ملک موردنظر و ارتباط آن با پلاک‌های مجاور قابل بررسی باشد.

آیا نقشه UTM در تهیه نقشه کادر لازم است؟

نوع نقشه و سیستم مختصات مورد استفاده به هدف پرونده و الزامات آن بستگی دارد. در پروژه‌هایی که تعیین موقعیت دقیق ملک و ارتباط آن با مختصات واقعی زمین اهمیت دارد، استفاده از مختصات دقیق می‌تواند بخش مهمی از عملیات نقشه‌برداری باشد.

برای آشنایی بیشتر با کاربرد این سیستم مختصات می‌توانید مقاله تهیه نقشه UTM را مطالعه کنید.

تفاوت نقشه کادر با نقشه ساده ملک

در نقشه‌برداری معمولی ممکن است هدف فقط تعیین حدود، ابعاد یا مساحت یک ملک باشد. اما در نقشه کادر، تمرکز اصلی بر بررسی ارتباط ملک با محیط اطراف و املاک مجاور است.

به همین دلیل در تهیه نقشه کادر، برداشت پلاک‌های اطراف و رسیدن به گذرهای پیرامونی اهمیت پیدا می‌کند.

همچنین نقشه کادر را نباید با نقشه کاداستر یکسان دانست. نقشه کاداستر موضوع و کاربرد متفاوتی دارد و اطلاعات ثبتی و مکانی را در چارچوب نظام کاداستری نمایش می‌دهد.

برای آشنایی بیشتر با این موضوع می‌توانید مطلب نقشه کاداستر را نیز مطالعه کنید.

اگر ملک کسری مساحت داشته باشد چه می‌شود؟

بررسی نقشه کادر فقط برای اضافه مساحت نیست. ممکن است مساحت واقعی ملک کمتر از مساحت درج‌شده در سند باشد. در این حالت نیز باید مشخص شود کسری ایجادشده مربوط به کدام بخش از حدود ملک است.

ممکن است بخشی از مساحت سندی در محدوده پلاک مجاور قرار گرفته باشد یا وضعیت موجود املاک اطراف با اطلاعات ثبتی متفاوت باشد.

نقش نقشه‌بردار در تهیه نقشه کادر

تهیه نقشه کادر نیازمند برداشت دقیق و تحلیل اطلاعات مکانی است. نقشه‌بردار ابتدا وضع موجود را برداشت کرده و سپس اطلاعات به‌دست‌آمده را با مدارک و اطلاعات ثبتی موجود مقایسه می‌کند.

• برداشت دقیق ملک
• برداشت املاک مجاور
• تعیین ابعاد و مساحت
• تعیین موقعیت گذرهای اطراف
• بررسی حدود اربعه
• مقایسه وضع موجود با اطلاعات سندی
• بررسی اختلاف مساحت
• تهیه نقشه نهایی و اطلاعات فنی

در پرونده‌هایی که اختلاف میان پلاک‌های قدیمی و وضعیت فعلی مطرح باشد، بررسی سوابق و مدارک ثبتی نیز اهمیت زیادی پیدا می‌کند.

کاربرد نقشه کادر در پرونده‌های ملکی

نقشه کادر می‌تواند در پرونده‌هایی که نیاز به بررسی دقیق حدود و مساحت ملک وجود دارد مورد استفاده قرار گیرد. این نقشه به متخصصان کمک می‌کند وضعیت ملک موردنظر را در ارتباط با املاک اطراف بررسی کنند.

در صورتی که برای تعیین موقعیت پلاک‌های قدیمی نیاز به بررسی تخصصی وجود داشته باشد، ممکن است استفاده از خدمات مرتبط با مراحل انجام جانمایی پلاک ثبتی نیز در کنار عملیات نقشه‌برداری مطرح شود.

مدارک موردنیاز برای بررسی نقشه کادر

مدارک موردنیاز با توجه به نوع پرونده متفاوت است، اما سند مالکیت ملک موردنظر از مهم‌ترین مدارکی است که باید بررسی شود. در صورت امکان، اطلاعات و مدارک مربوط به پلاک‌های مجاور نیز می‌تواند برای تطبیق دقیق‌تر مفید باشد.

• سند مالکیت ملک
• مدارک شناسایی مالک
• نقشه‌ها و مدارک قبلی ملک
• اطلاعات مربوط به پلاک‌های مجاور در صورت دسترسی
• مدارک ثبتی مرتبط با پرونده

در پرونده‌هایی که نیاز به بررسی اسناد قدیمی وجود دارد، کامل بودن مدارک می‌تواند به تحلیل دقیق‌تر وضعیت کمک کند. همچنین ممکن است مدارک موردنیاز برای جانمایی پلاک ثبتی در چنین بررسی‌هایی کاربرد داشته باشد.

هزینه تهیه نقشه کادر

هزینه تهیه نقشه کادر به عواملی مانند مساحت ملک، تعداد املاک مجاور، وسعت محدوده موردنیاز برای برداشت، شرایط دسترسی، وضعیت اسناد و میزان بررسی‌های فنی بستگی دارد.

به همین دلیل نمی‌توان برای تمام پروژه‌ها مبلغ ثابتی تعیین کرد و هزینه باید پس از بررسی شرایط ملک و محدوده موردنیاز برآورد شود.

نکات مهم قبل از تهیه نقشه کادر

• سند مالکیت ملک را در اختیار نقشه‌بردار قرار دهید.
• مساحت سندی و مساحت واقعی را با یکدیگر مقایسه کنید.
• در صورت وجود اختلاف، بدون بررسی املاک مجاور درباره مالکیت بخش اضافه تصمیم‌گیری نکنید.
• اطلاعات سندی پلاک‌های مجاور را در صورت امکان بررسی کنید.
• گذرهای اطراف ملک را در محدوده برداشت در نظر بگیرید.
• برای پرونده‌های ثبتی پیچیده، مدارک و سوابق قدیمی را نیز بررسی کنید.

سؤالات متداول درباره نقشه کادر

نقشه کادر چیست؟

نقشه کادر نقشه‌ای است که علاوه بر ملک موردنظر، املاک مجاور و ارتباط آن‌ها با گذرهای اطراف را بررسی می‌کند تا امکان تطبیق وضعیت موجود با اطلاعات ثبتی فراهم شود.

چرا برای ملک ۲۰۰ متری نقشه کادر تهیه می‌شود؟

اگر مساحت واقعی ملک پس از نقشه‌برداری با مساحت سند اختلاف داشته باشد، تهیه نقشه کادر می‌تواند برای بررسی منشأ این اختلاف و ارتباط آن با پلاک‌های مجاور انجام شود.

اگر ملک ۵ متر اضافه داشته باشد چه باید کرد؟

ابتدا باید مشخص شود این اضافه مساحت از کدام قسمت ایجاد شده و آیا با ملک یا پلاک مجاور ارتباط دارد یا خیر. برای این کار برداشت ملک و املاک اطراف و تطبیق اطلاعات سندی ضروری است.

آیا نقشه کادر فقط برای اضافه مساحت است؟

خیر. نقشه کادر برای بررسی اضافه مساحت، کسری مساحت، اختلاف حدود و سایر مغایرت‌های احتمالی میان وضعیت واقعی ملک و اطلاعات ثبتی نیز کاربرد دارد.

آیا املاک مجاور نیز در نقشه کادر برداشت می‌شوند؟

بله. بسته به شرایط پرونده، املاک مجاور در مسیر بررسی برداشت می‌شوند و محدوده برداشت می‌تواند تا گذرهای اطراف ادامه پیدا کند.

آیا نقشه کادر همان نقشه کاداستر است؟

خیر. نقشه کادر و نقشه کاداستر دو مفهوم متفاوت هستند و کاربرد و هدف یکسانی ندارند.

جمع‌بندی

تهیه نقشه کادر زمانی اهمیت ویژه‌ای پیدا می‌کند که میان مساحت، حدود یا موقعیت درج‌شده در سند و وضعیت واقعی ملک اختلاف وجود داشته باشد. در این شرایط، برداشت خود ملک به تنهایی کافی نیست و لازم است املاک مجاور و گذرهای اطراف نیز بررسی شوند.

برای مثال، اگر مساحت سندی ملک ۲۰۰ مترمربع باشد اما برداشت زمینی ۲۰۵ مترمربع را نشان دهد، باید بررسی شود که این ۵ مترمربع اختلاف از کدام قسمت ایجاد شده و آیا به یکی از پلاک‌های مجاور مربوط است یا خیر.

این بررسی باید با دقت نقشه‌برداری و تطبیق اطلاعات سندی انجام شود تا نتیجه فنی قابل اتکایی درباره حدود و مساحت ملک به دست آید.
