نقشه ازبیلت چیست؟ کاربرد، مراحل تهیه و هزینه

نقشه ازبیلت یا نقشه چون‌ساخت، مستندی از وضعیت واقعی اجراشده پروژه است که با برداشت میدانی تهیه می‌شود. این نقشه می‌تواند در تعمیرات، توسعه، بازسازی، کنترل فنی، نگهداری و مستندسازی ساختمان و پروژه‌های عمرانی مورد استفاده قرار گیرد.

در بسیاری از پروژه‌های ساختمانی و عمرانی، شرایط اجراشده دقیقاً مطابق نقشه‌های اولیه باقی نمی‌ماند. تغییر ابعاد، جابه‌جایی مسیر تأسیسات، تغییر محل بعضی اجزای سازه یا اصلاحات اجرایی باعث می‌شود مستندسازی وضعیت نهایی پروژه اهمیت زیادی پیدا کند.

نقشه ازبیلت چیست و چه کاربردی دارد؟

نقشه ازبیلت یا As-Built Drawing، نقشه‌ای است که شرایط واقعی اجراشده پروژه را نمایش می‌دهد. ممکن است در زمان اجرای پروژه برخی ابعاد، مسیرها، موقعیت اجزا یا جزئیات اجرایی با نقشه‌های طراحی اولیه تفاوت داشته باشند. در چنین شرایطی، برداشت میدانی و ثبت اطلاعات واقعی برای تهیه مستندات نهایی اهمیت پیدا می‌کند.

این نوع مستندسازی بخشی از مجموعه خدمات نقشه برداری محسوب می‌شود و با توجه به نوع پروژه می‌تواند برای ساختمان، سازه، محوطه، مسیرها و تأسیسات مورد استفاده قرار گیرد.

تفاوت نقشه ازبیلت و نقشه طراحی پروژه

نقشه‌های طراحی، وضعیت مورد انتظار پروژه را پیش از اجرا مشخص می‌کنند؛ در حالی که نقشه چون‌ساخت وضعیت واقعی ایجادشده پس از اجرای عملیات را نشان می‌دهد. به همین دلیل، اطلاعات برداشت‌شده از محل پروژه نقش اصلی در تهیه نقشه ازبیلت دارد.

• نقشه طراحی بیانگر شرایط پیش‌بینی‌شده است.
• نقشه ازبیلت وضعیت واقعی اجرا را ثبت می‌کند.
• در مستندات چون‌ساخت، تغییرات ایجادشده در زمان اجرا قابل ثبت است.
• برداشت میدانی مبنای اصلی تهیه اطلاعات نهایی محسوب می‌شود.

کاربردهای نقشه ازبیلت در پروژه‌های ساختمانی

مستندسازی وضعیت واقعی پروژه فقط برای پایان عملیات ساختمانی نیست. اطلاعات برداشت‌شده می‌تواند در مراحل مختلف بهره‌برداری، تعمیرات و توسعه مورد استفاده قرار گیرد.

• ثبت وضعیت واقعی ساختمان
• مستندسازی مسیر تأسیسات
• کنترل ابعاد و موقعیت اجزای اجراشده
• استفاده در عملیات تعمیر و نگهداری
• بررسی شرایط موجود پیش از بازسازی
• تهیه اطلاعات برای توسعه و تغییرات آینده
• مقایسه وضعیت اجرا با طراحی اولیه

در پروژه‌های ساختمانی، برداشت دقیق و مستندسازی اجرا می‌تواند از بروز خطا در عملیات بعدی جلوگیری کند. برای آشنایی بیشتر با این حوزه، مطالعه مقاله نقشه برداری ساختمانی نیز می‌تواند مفید باشد.

کاربرد نقشه چون‌ساخت در پروژه‌های عمرانی

در پروژه‌های عمرانی نیز ثبت وضعیت واقعی اجراشده اهمیت زیادی دارد. مسیرها، سطوح، سازه‌ها، تأسیسات و سایر اجزای پروژه می‌توانند پس از اجرا برداشت و در قالب مستندات فنی ثبت شوند.

برای آشنایی بیشتر با عملیات نقشه‌برداری در پروژه‌های عمرانی می‌توانید مقاله نقشه برداری عمرانی را مطالعه کنید.

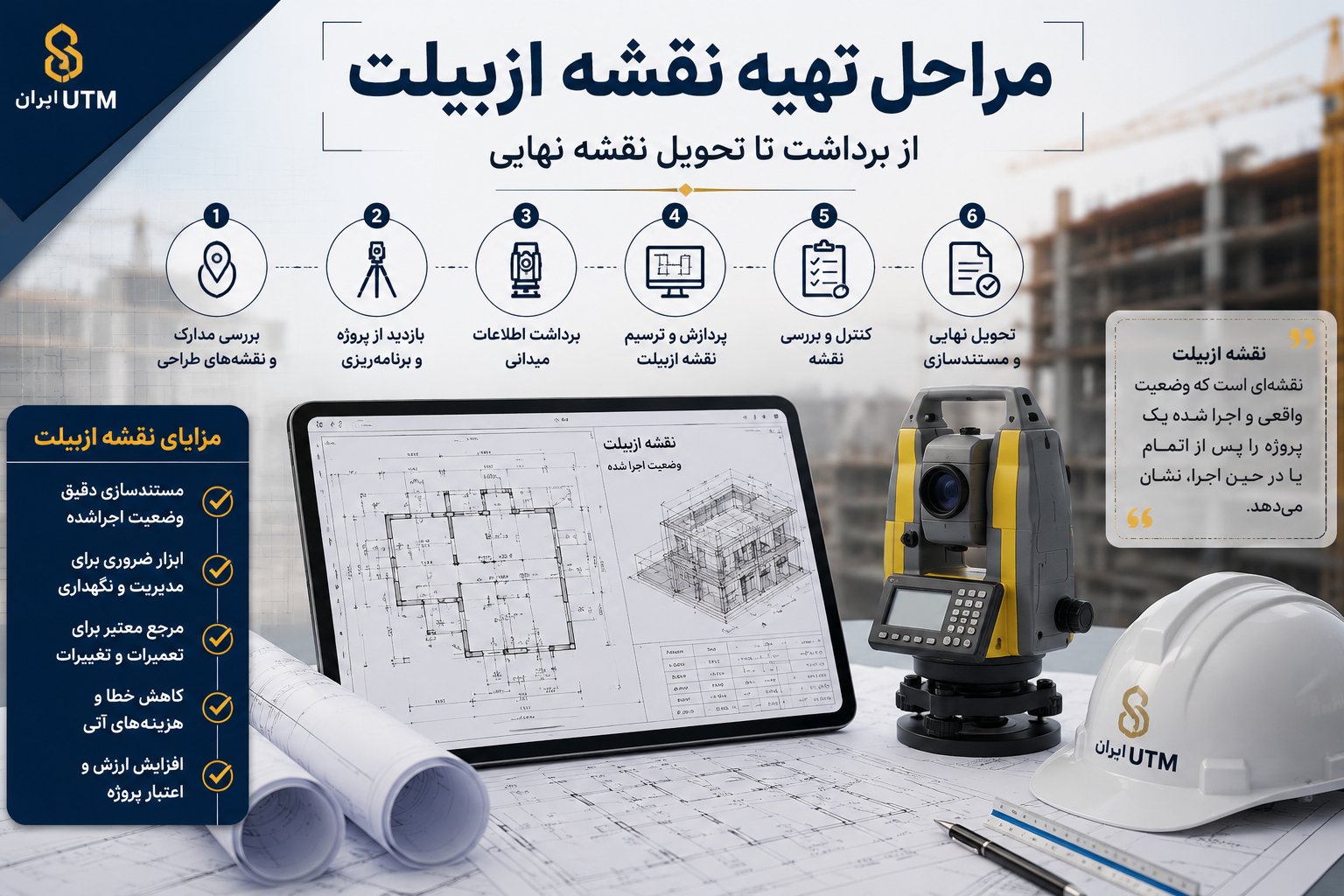

مراحل تهیه نقشه ازبیلت از برداشت تا تحویل

۱. بررسی مدارک برای تهیه نقشه ازبیلت

در نخستین مرحله، نقشه‌های معماری، سازه، تأسیسات و سایر مدارک موجود بررسی می‌شوند. هدف این مرحله، شناخت اطلاعات طراحی و مشخص کردن بخش‌هایی است که باید در محل پروژه کنترل یا برداشت شوند.

۲. بازدید از محل و بررسی وضعیت موجود پروژه

پس از بررسی مدارک، محل پروژه بازدید می‌شود تا شرایط واقعی اجرا، دسترسی‌ها، اجزای موجود و نقاط مورد نیاز برای اندازه‌گیری مشخص شوند.

۳. برداشت میدانی برای تهیه نقشه چون‌ساخت

در این مرحله اطلاعات هندسی مورد نیاز با استفاده از تجهیزات نقشه‌برداری برداشت می‌شود. بسته به نوع پروژه، موقعیت نقاط، ابعاد، فاصله‌ها، ارتفاع‌ها و مسیرهای مورد نظر ثبت خواهند شد.

۴. کنترل و پردازش اطلاعات نقشه ازبیلت

اطلاعات برداشت‌شده بررسی و پردازش می‌شوند تا خطاهای احتمالی شناسایی شود. سپس داده‌های میدانی با نقشه‌ها و مدارک موجود تطبیق داده می‌شوند.

۵. ترسیم و تهیه نقشه نهایی چون‌ساخت

پس از کنترل داده‌ها، اطلاعات واقعی پروژه در قالب نقشه ترسیم می‌شود. در این مرحله جزئیات مورد نیاز پروژه بر اساس برداشت انجام‌شده در نقشه نهایی درج خواهد شد.

۶. کنترل نهایی و تحویل مستندات ازبیلت

در پایان، نقشه تهیه‌شده کنترل می‌شود و پس از تأیید اطلاعات، خروجی مورد نیاز پروژه تحویل خواهد شد.

تجهیزات مورد استفاده برای برداشت نقشه ازبیلت

انتخاب تجهیزات به نوع پروژه، ابعاد محل، شرایط محیطی و میزان دقت مورد نیاز بستگی دارد. در پروژه‌های مختلف می‌توان از یک یا ترکیبی از تجهیزات نقشه‌برداری استفاده کرد.

• توتال استیشن
• گیرنده‌های GNSS
• ترازیاب
• منشور و تجهیزات جانبی
• متر و تجهیزات اندازه‌گیری تکمیلی
• نرم‌افزارهای تخصصی ترسیم و پردازش

دقت خروجی تنها به نوع دستگاه وابسته نیست و نحوه استقرار، نقاط کنترل، شرایط محیطی، روش برداشت و مهارت نقشه‌بردار نیز بر نتیجه نهایی تأثیر دارند.

برداشت وضع موجود در نقشه چون‌ساخت شامل چه اطلاعاتی است؟

بسته به هدف پروژه، اطلاعات مختلفی می‌تواند در برداشت نهایی ثبت شود. این اطلاعات باید بر اساس نیاز کارفرما و نوع مستندات مورد نیاز تعیین شوند.

• موقعیت و مختصات نقاط
• ابعاد و فواصل
• ترازها و ارتفاع‌ها
• موقعیت اجزای سازه‌ای
• مسیر تأسیسات قابل برداشت
• محورها و خطوط اصلی
• تغییرات ایجادشده نسبت به نقشه اولیه

نقشه ازبیلت در بازسازی و تعمیرات ساختمان

پیش از اجرای بسیاری از عملیات بازسازی، شناخت دقیق شرایط موجود ضروری است. مستندات چون‌ساخت می‌توانند اطلاعاتی درباره ابعاد، موقعیت اجزا و مسیرهای اجراشده در اختیار تیم فنی قرار دهند.

این اطلاعات به‌ویژه در ساختمان‌هایی که نقشه‌های اولیه آن‌ها ناقص، قدیمی یا در دسترس نیستند، اهمیت بیشتری پیدا می‌کند.

در صورت نیاز به اطلاعات دقیق‌تر درباره مستندسازی اجرا، مقاله مستندسازی وضعیت اجراشده پروژه نیز می‌تواند اطلاعات تکمیلی ارائه دهد.

ارتباط نقشه چون‌ساخت با پیاده‌سازی و کنترل پروژه

برداشت نهایی پروژه در کنار عملیات پیاده‌سازی و کنترل‌های اجرایی، دید دقیق‌تری از روند اجرای پروژه ایجاد می‌کند. برای آشنایی با انتقال اطلاعات نقشه به محل پروژه، می‌توانید مقاله پیاده‌سازی نقشه را مطالعه کنید.

همچنین در پروژه‌هایی که برداشت‌های اجرایی و کنترل مستمر انجام می‌شود، استفاده از عملیات نقشه‌برداری می‌تواند به ثبت دقیق‌تر اطلاعات کمک کند.

نقش نقشه UTM در مستندسازی وضعیت پروژه

در برخی پروژه‌ها علاوه بر اطلاعات داخلی ساختمان یا سازه، تعیین موقعیت ملک و اجزای آن در سیستم مختصات نیز اهمیت دارد. در چنین شرایطی، اطلاعات مختصاتی می‌تواند به عنوان بخشی از مستندات مکانی پروژه مورد استفاده قرار گیرد.

برای آشنایی بیشتر با تهیه نقشه‌های مختصاتی می‌توانید مقاله سیستم UTM چیست؟ را نیز مطالعه کنید.

همچنین برای آشنایی با تهیه نقشه UTM، مقاله هزینه تهیه نقشه UTM می‌تواند اطلاعات تکمیلی درباره عوامل مؤثر بر این نوع خدمات ارائه کند.

هزینه تهیه نقشه ازبیلت چقدر است؟

هزینه تهیه مستندات چون‌ساخت برای همه پروژه‌ها یکسان نیست و به شرایط محل و حجم عملیات بستگی دارد. برای برآورد دقیق، ابتدا باید نوع پروژه، مساحت، میزان جزئیات و نوع خروجی مورد نیاز مشخص شود.

• مساحت و ابعاد پروژه
• نوع ساختمان یا پروژه عمرانی
• حجم برداشت مورد نیاز
• تعداد طبقات یا اجزای پروژه
• میزان جزئیات مورد نیاز
• تعداد دفعات حضور در محل
• نوع تجهیزات مورد استفاده
• نوع فایل و خروجی نهایی

بنابراین اعلام هزینه بدون بررسی شرایط پروژه ممکن است دقیق نباشد و معمولاً برآورد نهایی پس از مشخص شدن نیازهای کارفرما انجام می‌شود.

چه زمانی تهیه نقشه چون‌ساخت ضروری است؟

• پس از اتمام اجرای پروژه
• پیش از بازسازی یا توسعه ساختمان
• هنگام تغییرات اساسی در تأسیسات
• برای ثبت تغییرات ایجادشده در زمان اجرا
• برای مستندسازی ساختمان‌های قدیمی
• در پروژه‌هایی که نقشه‌های اولیه کامل نیستند
• برای نگهداری سوابق فنی پروژه

اشتباهات رایج در تهیه نقشه ازبیلت

• اتکا به نقشه‌های طراحی بدون برداشت میدانی
• ثبت نکردن تغییرات ایجادشده در زمان اجرا
• استفاده از نقاط کنترل نامناسب
• برداشت ناقص بخش‌های مهم پروژه
• بی‌توجهی به ترازها و ارتفاع‌ها
• کنترل نکردن اطلاعات قبل از ترسیم نهایی
• ثبت نکردن نسخه نهایی و مستندات پروژه

سؤالات متداول درباره نقشه ازبیلت و نقشه چون‌ساخت

نقشه ازبیلت چه تفاوتی با نقشه اجرایی دارد؟

نقشه اجرایی اطلاعات مورد نیاز برای اجرای پروژه را مشخص می‌کند، اما نقشه ازبیلت وضعیت واقعی اجراشده را ثبت می‌کند و تغییرات ایجادشده در زمان اجرا نیز می‌تواند در آن نمایش داده شود.

آیا برای تهیه نقشه چون‌ساخت نیاز به برداشت میدانی است؟

بله. برای تهیه مستندات دقیق از وضعیت واقعی پروژه، برداشت میدانی و کنترل اطلاعات موجود اهمیت زیادی دارد.

آیا برای ساختمان قدیمی هم می‌توان نقشه ازبیلت تهیه کرد؟

بله. در ساختمان‌هایی که نقشه‌های اولیه ناقص یا در دسترس نیستند، می‌توان با برداشت وضع موجود اطلاعات لازم را جمع‌آوری و مستندات مناسب تهیه کرد.

آیا تهیه نقشه ازبیلت فقط برای ساختمان است؟

خیر. این نوع مستندسازی در پروژه‌های ساختمانی، عمرانی، محوطه‌سازی، مسیرها و برخی پروژه‌های زیرساختی نیز کاربرد دارد.

چه تجهیزاتی برای تهیه نقشه چون‌ساخت استفاده می‌شود؟

بسته به نوع پروژه می‌توان از توتال استیشن، GNSS، ترازیاب و تجهیزات اندازه‌گیری تکمیلی استفاده کرد. انتخاب تجهیزات به دقت مورد نیاز و شرایط محل بستگی دارد.

جمع‌بندی نقشه ازبیلت و مستندسازی پروژه

نقشه ازبیلت یکی از مهم‌ترین ابزارهای مستندسازی وضعیت واقعی یک پروژه پس از اجرا است. این نقشه با تکیه بر برداشت میدانی و کنترل اطلاعات، شرایط واقعی ساختمان یا پروژه عمرانی را ثبت می‌کند.

استفاده از این مستندات در تعمیرات، بازسازی، توسعه، نگهداری، کنترل فنی و بررسی تغییرات اجرایی می‌تواند اطلاعات ارزشمندی در اختیار مالکان، مهندسان و تیم‌های اجرایی قرار دهد.

برای انجام عملیات تخصصی برداشت و مستندسازی پروژه، استفاده از خدمات یک مجموعه حرفه‌ای نقشه‌برداری می‌تواند دقت و کیفیت خروجی نهایی را افزایش دهد.
