نقشه برداری کارگاهی؛ مراحل، تجهیزات، کاربردها و هزینه در پروژه‌های ساختمانی و عمرانی

نقشه برداری کارگاهی یکی از مهم‌ترین عملیات تخصصی در پروژه‌های ساختمانی و عمرانی است که برای انتقال دقیق اطلاعات نقشه‌های اجرایی به محل پروژه، پیاده‌سازی محورها، کنترل موقعیت اجزای سازه، تعیین و کنترل ترازها و ثبت وضعیت اجراشده انجام می‌شود. اجرای صحیح این عملیات می‌تواند نقش مهمی در کاهش خطا، جلوگیری از دوباره‌کاری و افزایش دقت اجرای پروژه داشته باشد.

در یک کارگاه ساختمانی، حتی یک خطای کوچک در تعیین محور، ارتفاع، فاصله یا موقعیت می‌تواند در مراحل بعدی اجرای پروژه مشکلاتی مانند جابه‌جایی اجزای سازه، اختلاف ابعاد، خطای فونداسیون و دوباره‌کاری ایجاد کند. به همین دلیل، عملیات نقشه‌برداری باید بر اساس نقشه‌های اجرایی، نقاط کنترل معتبر و دقت مورد نیاز پروژه انجام شود.

نقشه برداری کارگاهی چیست؟

نقشه برداری کارگاهی مجموعه‌ای از عملیات اندازه‌گیری، پیاده‌سازی و کنترل هندسی است که برای اجرای دقیق اطلاعات موجود در نقشه‌های طراحی و اجرایی در محل پروژه انجام می‌شود. در این عملیات، نقاط، محورها، فواصل و ارتفاع‌های مورد نیاز از نقشه‌ها استخراج و با استفاده از تجهیزات تخصصی در محل پروژه پیاده یا کنترل می‌شوند.

این فعالیت بخشی از مجموعه گسترده خدمات نقشه برداری است و با توجه به نوع پروژه و مرحله اجرا، می‌تواند شامل عملیات مختلفی باشد.

چرا نقشه برداری کارگاهی اهمیت دارد؟

اجرای یک پروژه ساختمانی یا عمرانی بدون کنترل دقیق موقعیت و ارتفاع اجزای مختلف می‌تواند باعث ایجاد خطاهای تجمعی شود. نقشه‌بردار با اندازه‌گیری و کنترل مستمر، اختلاف احتمالی میان نقشه طراحی و وضعیت واقعی اجرا را در مراحل مختلف شناسایی می‌کند.

• پیاده‌سازی دقیق محورهای ساختمان
• کنترل موقعیت فونداسیون
• کنترل ستون‌ها و اجزای سازه
• انتقال و کنترل تراز طبقات
• کنترل ابعاد و فواصل اجراشده
• برداشت وضع موجود پروژه
• تهیه نقشه ازبیلت
• کاهش خطا و دوباره‌کاری

مراحل نقشه برداری کارگاهی

۱. بررسی نقشه‌ها و مدارک پروژه

پیش از شروع عملیات، نقشه‌های معماری، سازه، محوطه و سایر مدارک اجرایی بررسی می‌شوند. در این مرحله محورهای اصلی، نقاط مهم، ابعاد و ترازهای مورد نیاز مشخص شده و روش مناسب اجرای عملیات تعیین می‌شود.

۲. بازدید از محل و بررسی شرایط کارگاه

در بازدید اولیه، وضعیت محل پروژه، ساختمان‌های مجاور، عوارض موجود، دسترسی‌ها و نقاط مناسب برای استقرار تجهیزات بررسی می‌شود. این مرحله برای انتخاب روش مناسب اندازه‌گیری و ایجاد نقاط کنترل اهمیت دارد.

۳. ایجاد و تثبیت نقاط کنترل

نقاط کنترل مناسب در محدوده پروژه ایجاد یا شناسایی می‌شوند. این نقاط به عنوان مرجع عملیات نقشه‌برداری مورد استفاده قرار می‌گیرند و باید تا حد امکان در موقعیتی پایدار و قابل دسترس قرار داشته باشند.

۴. پیاده‌سازی محورها و نقاط اجرایی

محورهای اصلی، گوشه‌های ساختمان، محل فونداسیون و سایر نقاط مورد نیاز از نقشه‌های اجرایی به محل پروژه منتقل می‌شوند. برای آشنایی بیشتر با این بخش، مطالعه مقاله پیاده‌سازی نقشه می‌تواند مفید باشد.

۵. کنترل فونداسیون و سازه

پس از اجرای بخش‌های مختلف پروژه، موقعیت و ارتفاع نقاط مهم با اطلاعات طراحی مقایسه می‌شود. این کنترل می‌تواند برای فونداسیون، ستون‌ها، دیوارها، صفحات و سایر اجزای سازه انجام شود.

۶. برداشت وضع موجود و تهیه ازبیلت

در صورت نیاز، وضعیت واقعی اجراشده برداشت و اطلاعات آن در قالب نقشه وضع موجود یا ازبیلت ارائه می‌شود. این اطلاعات برای مستندسازی پروژه و مقایسه شرایط اجرا با نقشه‌های طراحی کاربرد دارد.

نقشه برداری کارگاهی با توتال استیشن

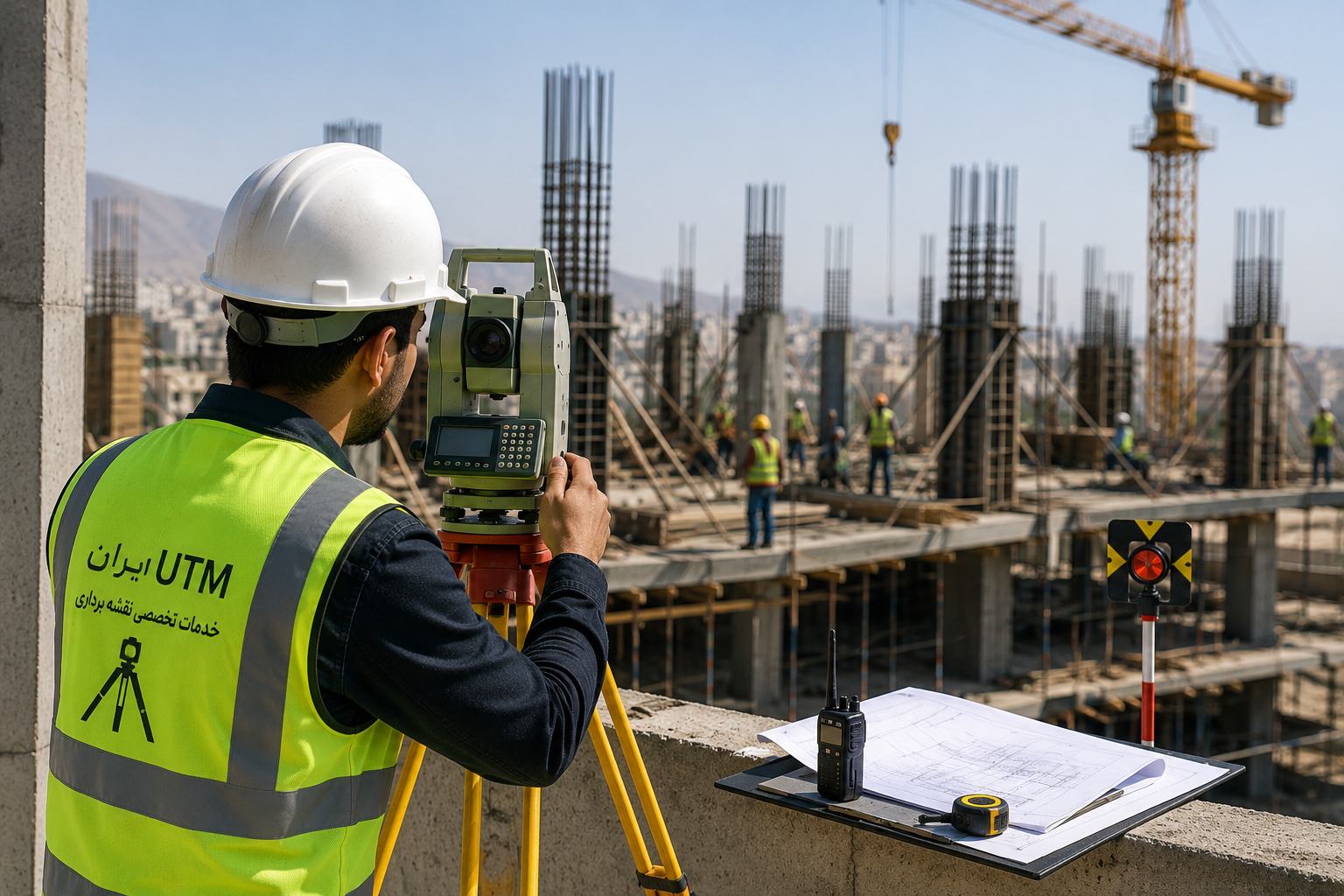

توتال استیشن یکی از تجهیزات پرکاربرد در نقشه برداری کارگاهی است که برای اندازه‌گیری زاویه و فاصله و تعیین موقعیت نقاط مورد استفاده قرار می‌گیرد. این دستگاه در پیاده‌سازی محورها، کنترل فونداسیون، کنترل ستون‌ها، برداشت نقاط و بسیاری از عملیات اجرایی کاربرد دارد.

دقت عملیات فقط به نوع دستگاه وابسته نیست. نحوه استقرار دستگاه، کیفیت نقاط کنترل، شرایط محیطی، تنظیمات تجهیزات، روش برداشت و مهارت نقشه‌بردار نیز در نتیجه نهایی اندازه‌گیری تأثیر دارند.

پیاده‌سازی محورها در کارگاه ساختمانی

محورهای سازه‌ای یکی از مهم‌ترین مبانی اجرای ساختمان هستند. موقعیت صحیح محورها باعث می‌شود فونداسیون، ستون‌ها، دیوارها و سایر اجزای سازه مطابق نقشه‌های طراحی در محل صحیح اجرا شوند.

قبل از پیاده‌سازی، اطلاعات هندسی نقشه‌ها باید بررسی و با نقاط کنترل پروژه تطبیق داده شود. پس از پیاده‌سازی نیز کنترل مجدد نقاط و فاصله‌های اصلی اهمیت زیادی دارد.

کنترل فونداسیون در نقشه برداری کارگاهی

فونداسیون یکی از مراحل حساس اجرای ساختمان است و موقعیت آن باید مطابق نقشه‌های سازه‌ای کنترل شود. بررسی محورهای اصلی، موقعیت نقاط، ابعاد و ترازهای مورد نیاز می‌تواند به شناسایی خطا پیش از ورود پروژه به مراحل بعدی کمک کند.

در پروژه‌هایی که دقت اجرایی اهمیت بالایی دارد، کنترل فونداسیون باید با تجهیزات مناسب و بر اساس نقاط کنترل معتبر انجام شود.

نقش نقشه برداری کارگاهی در کنترل سازه

بعد از اجرای فونداسیون، کنترل موقعیت ستون‌ها، دیوارها، محورهای سازه‌ای و تراز طبقات از فعالیت‌های مهم نقشه‌برداری کارگاهی محسوب می‌شود. هدف از این کنترل‌ها، مقایسه وضعیت واقعی اجراشده با اطلاعات طراحی و شناسایی اختلاف‌های احتمالی است.

در پروژه‌های بزرگ‌تر، نقشه‌برداری می‌تواند به صورت مستمر در مراحل مختلف اجرا انجام شود تا تغییرات و خطاهای احتمالی در همان مرحله شناسایی شوند.

تجهیزات مورد استفاده در نقشه برداری کارگاهی

• توتال استیشن
• گیرنده GNSS
• ترازیاب دیجیتال
• منشور و تجهیزات جانبی
• متر و ابزارهای اندازه‌گیری تکمیلی
• نرم‌افزارهای تخصصی پردازش و ترسیم

انتخاب تجهیزات باید بر اساس نوع پروژه، شرایط محیطی، ابعاد کارگاه و میزان دقت مورد نیاز انجام شود. در بسیاری از پروژه‌های ساختمانی، توتال استیشن ابزار اصلی عملیات است و در برخی شرایط استفاده از GNSS یا تجهیزات دیگر نیز می‌تواند کاربرد داشته باشد.

نقشه برداری کارگاهی در پروژه‌های عمرانی

کاربرد نقشه‌برداری کارگاهی تنها به ساختمان محدود نیست. پروژه‌های عمرانی مانند محوطه‌سازی، خاکبرداری، خاکریزی، اجرای مسیر، پروژه‌های زیرساختی و عملیات اجرایی مختلف نیز به برداشت و کنترل دقیق اطلاعات مکانی نیاز دارند.

در این نوع پروژه‌ها، برداشت ارتفاعی، کنترل سطوح، تعیین شیب و کنترل موقعیت اجرایی اهمیت ویژه‌ای دارد. برای مطالعه بیشتر می‌توانید مقاله نقشه برداری عمرانی را نیز مطالعه کنید.

برداشت ازبیلت و وضع موجود کارگاه

در برخی پروژه‌ها لازم است وضعیت واقعی اجراشده ثبت و با نقشه‌های طراحی مقایسه شود. برداشت ازبیلت اطلاعاتی درباره موقعیت، ابعاد و ارتفاع اجزای اجراشده ارائه می‌کند و می‌تواند برای مستندسازی پروژه مورد استفاده قرار گیرد.

این عملیات در پروژه‌های در حال اجرا، ساختمان‌های موجود و طرح‌هایی که نیاز به مستندسازی دقیق دارند اهمیت زیادی دارد.

دقت نقشه برداری کارگاهی به چه عواملی بستگی دارد؟

• کیفیت و کالیبراسیون تجهیزات
• ایجاد و تثبیت مناسب نقاط کنترل
• روش صحیح استقرار دستگاه
• شرایط محیطی کارگاه
• کیفیت و صحت نقشه‌های اولیه
• مهارت و تجربه نقشه‌بردار
• کنترل و پردازش صحیح داده‌های برداشت‌شده

هزینه نقشه برداری کارگاهی چقدر است؟

هزینه نقشه برداری کارگاهی برای همه پروژه‌ها یکسان نیست و بر اساس شرایط پروژه تعیین می‌شود. مساحت کارگاه، نوع پروژه، مرحله اجرای ساختمان، تعداد دفعات حضور نقشه‌بردار، حجم عملیات، تجهیزات مورد استفاده و دقت مورد نیاز از مهم‌ترین عوامل مؤثر بر قیمت هستند.

• ابعاد و مساحت پروژه
• نوع ساختمان یا پروژه عمرانی
• مرحله اجرای پروژه
• تعداد دفعات کنترل و حضور نقشه‌بردار
• نوع تجهیزات مورد استفاده
• حجم برداشت و پیاده‌سازی
• نوع نقشه و خروجی مورد نیاز

به همین دلیل، برای تعیین هزینه دقیق، ابتدا باید مشخصات پروژه، نوع عملیات و میزان دقت مورد نیاز بررسی شود.

اشتباهات رایج در نقشه برداری کارگاهی

• شروع عملیات بدون بررسی کامل نقشه‌های اجرایی
• استفاده از نقاط کنترل نامناسب
• بی‌توجهی به ترازهای پروژه
• کنترل نکردن نقاط مهم پس از اجرا
• اتکا به اندازه‌گیری‌های تقریبی
• استفاده از تجهیزات نامتناسب با نوع پروژه
• ثبت نکردن اطلاعات برداشت‌شده
• عدم کنترل مجدد نقاط حساس پروژه

سؤالات متداول درباره نقشه برداری کارگاهی

نقشه برداری کارگاهی از چه مرحله‌ای آغاز می‌شود؟

این عملیات می‌تواند از ابتدای پروژه و ایجاد نقاط کنترل آغاز شود و در مراحل مختلف اجرا، کنترل سازه و برداشت نهایی ادامه داشته باشد.

آیا برای پیاده‌سازی محورها به نقشه‌بردار نیاز است؟

در پروژه‌هایی که دقت موقعیت و انطباق اجرای ساختمان با نقشه اهمیت دارد، استفاده از خدمات تخصصی نقشه‌برداری برای پیاده‌سازی و کنترل محورها اهمیت زیادی دارد.

آیا توتال استیشن برای تمام پروژه‌ها مناسب است؟

نوع تجهیزات باید بر اساس شرایط پروژه و دقت مورد نیاز انتخاب شود. توتال استیشن در بسیاری از عملیات ساختمانی و کارگاهی کاربرد دارد، اما در برخی پروژه‌ها استفاده از GNSS یا تجهیزات دیگر نیز می‌تواند مناسب باشد.

آیا بعد از اجرای ساختمان نیز نقشه‌برداری انجام می‌شود؟

بله. برداشت وضع موجود و تهیه نقشه ازبیلت می‌تواند پس از اجرای بخش‌های مختلف پروژه یا در پایان عملیات برای ثبت شرایط واقعی اجراشده انجام شود.

مهم‌ترین کاربرد نقشه برداری کارگاهی چیست؟

مهم‌ترین کاربرد آن، انتقال و کنترل دقیق اطلاعات هندسی پروژه در محل اجرا است. این عملیات از پیاده‌سازی محورها و فونداسیون تا کنترل سازه، ترازها و برداشت ازبیلت می‌تواند ادامه داشته باشد.

جمع‌بندی نقشه برداری کارگاهی

نقشه برداری کارگاهی یکی از بخش‌های مهم کنترل هندسی پروژه‌های ساختمانی و عمرانی است. ایجاد نقاط کنترل، پیاده‌سازی محورها، کنترل فونداسیون، بررسی موقعیت سازه، انتقال ترازها و برداشت وضع موجود از مهم‌ترین فعالیت‌هایی هستند که می‌توانند در طول اجرای پروژه انجام شوند.

انتخاب روش مناسب، استفاده صحیح از تجهیزات تخصصی و کنترل منظم اطلاعات می‌تواند احتمال خطا و دوباره‌کاری را کاهش دهد. برای آشنایی بیشتر با خدمات تخصصی، می‌توانید خدمات نقشه برداری ایران UTM را نیز بررسی کنید.
